Tutorial lengkap proses perakitan PC gaming dengan spesifikasi terbaru 2014. Alat yang perlu dipersiapkan adalah obeng kecil, obeng besar dan tang.
Lihat Juga:
PERSIAPAN CASSING
AZZA Full Tower
Keluarkan cassing dari kardusnya, buka penutup cassing bagian kanan dan kiri.
Pasang seluruh baut kuningan penyangga motherboard.
PEMASANGAN PELINDUNG COLOKAN MOTHERBOARD
Buka dan pasang pelindung colokan pada motherboard di cassing seperti di gambar.
PEMASANGAN MOTHERBOARD
Keluarkan motherboard dari kardusnya. Keluarkan juga baut dan mur, kemudian pasang pada mur kuningan yang sudah anda pasang tadi.
PEMASANGAN POWER SUPPLY
Pasang power supply pada cassing, baut dengan kencang.
PEMASANGAN PROCESSOR
Keluarkan Procie dari kardusnya, buka pengunci processor kemudian pasang processor pada socketnya. Jangan lupa untuk memasang THERMAL PASTA yang sudah tersedia di dalam kardus processor.
PEMASANGAN KIPAS PROCESSOR
Kipas processor bawaan AMD FX AM3.Pasang kipas/pendingin processor dengan hati-hati, jangan sampai merusak thermal pasta yang sudah anda pasang pada processor. Setelah pas, kunci pendingin processor dengan kuat.
PEMASANGAN RAM
Pasang RAM di motherboard. Setelah anda pasang dengan benar kunci RAM tersebut.
PEMASANGAN HDD N OPTICAL DRIVE
Keluarkan tempat HDD dari cassing
Pasang HDD pada tempat yang disediakan, kemudian pasang kembali di cassing.
Kunci.
Untuk Optical drive pemasangan berada di atas cassing, kemudian dibaut di bagian kanan dan kiri.
PEMASANGAN KABEL POWER SUPPLY
Gabungkan colokan utama ke motherboard.
Setelah digabungkan, pasang pada motherboard.
Pasang PIN tombol power, restart dan lampu led. Jangan khawatir petunjuk dimana harus memasangnya sudah terdapat pada buku panduan motherboard anda.
Pasang colokan kipas processor ke motherboard.
Pasang Pin AUDIO pada motherboard, tenang saja di motherboard ditulis nama untuk colokan audio dan di buku petunjuk juga ada dimana colokan audio tersebut, lagi pula kalau bukan colokannya pasti tidak bisa di pasang.
Pasang juga colokan CPU power ke motherboard, biasanya ada 4 pin dan posisinya berada di sebelah kiri atas socket tempat Processor. tenang saja, cuman satu colokan CPU, kalau bukan tempatnya pasti tidak bisa dipasang.
Pasang juga colokan PSU ke harddisk dan Optical Drive, jangan lupa juga memasang kabel SATA dari HDD dan Optical ke motherboard. Lihat buku petunjuk di motherboard kalau masih binggung.
PEMASANGAN GRAPHIC CARD (VGA ADD ON)
Pasang VGA pada colokan PCIe paling atas, pastikan port VGA ke monitor berada di lubang bagian belakang cassing anda. Lihat petunjuk di buku panduan motherboard kalau masih binggung.
Pasang connector PSU ke VGA, biasanya ada 6 pin, untuk PSU 800 watt ke atas biasanya ada 2 conector PSU ke VGA, untuk keperluan SLI dan Crossfire (Dual VGA). Setelah selesai anda pasang pasang baut VGA di cassing.
FINISHING
Susun kabel PSU agar lebih rapi, pasang kembali tutup bagian kanan dan kiri pada cassing. Setelah semuanya terpasang dengan baik, pasang kabel VGA ke monitor, Keyboard, Mouse dan Speaker. Setelah itu, HIDUPKAN KOMPUTER GAMING ANDA UNTUK PERTAMA KALI.
SPESIFIKASI

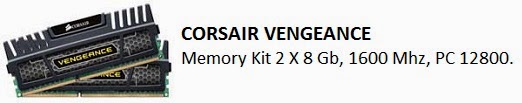

+1600Mhz.jpg)
